1.2mm-0.1mm Machine de dessin de fil de cuivre fin avec anneuse continue

1Paramètre technique:

2. Application:

La machine de dessin de fil de cuivre fin joue un rôle crucial dans la production de fils de cuivre minces utilisés dans diverses applications telles que le câblage électrique, les télécommunications, l'électronique, etc.La précision et l'efficacité de ces machines sont essentielles pour produire des fils de haute qualité qui répondent aux normes de l'industrie..

3Décrit:

La machine de dessin de fil de cuivre fin est un équipement spécialisé utilisé dans le processus de fabrication pour produire des fils de cuivre minces avec des diamètres précis.Voici une description de ses principaux composants et fonctionnalités:

Mécanisme d'alimentation en fil: le processus commence par un mécanisme d'alimentation qui fournit le matériau de départ, généralement une tige ou un fil de cuivre, dans la machine de dessin.Ce mécanisme assure un approvisionnement continu et contrôlé en matière pour le processus de dessin.

Le cœur de la machine est une série de matrices de dessin disposées en séquence.Ces matrices sont fabriquées à partir de matériaux durs tels que le carbure de tungstène ou le diamant et sont usinées avec précision pour réduire progressivement le diamètre du fil de cuivre au fur et à mesure qu'il les traverseChaque matrice successive réduit le diamètre du fil jusqu'à ce que la jauge fine souhaitée soit atteinte.

Capstans de dessin: des capstans ou des tambours de dessin sont utilisés pour tirer le fil de cuivre à travers les matrices de dessin.Ces capstans sont généralement motorisés et peuvent exercer une tension précise sur le fil pour contrôler son allongement et la réduction du diamètre pendant le processus de dessin.

Système de refroidissement et de lubrification: le dessin génère de la chaleur en raison du frottement entre le fil et les matrices de dessin.un système de refroidissement et de lubrification est essentiel pour maintenir les propriétés mécaniques du fil et prévenir la surchauffeDes lubrifiants ou des liquides de refroidissement sont appliqués sur le fil à mesure qu'il passe à travers les matrices de dessin pour réduire le frottement et dissiper la chaleur.

Système de régulation de la tension: un système de régulation de la tension assure que le fil est tiré à travers les matrices de dessin au niveau de tension approprié.et réglages motorisés pour maintenir une tension constante tout au long du processus de dessin.

Mécanisme de bobinage: Une fois que le fil atteint le diamètre souhaité, il est enroulé sur une bobine ou un rouleau pour être stocké et traité.Le mécanisme de bobinage peut être motorisé et synchronisé avec le processus de dessin pour assurer un enroulement uniforme et une tension appropriée sur le fil enroulement.

Panneau de commande: la machine est généralement équipée d'un panneau de commande qui permet aux opérateurs de surveiller et de régler divers paramètres tels que la tension du fil, la vitesse de tirage, le débit du lubrifiant,et températureLes machines avancées peuvent être équipées de systèmes de commande informatisés pour un fonctionnement précis et automatisé.

Caractéristiques de sécurité: Les dispositifs de sécurité tels que les boutons d'arrêt d'urgence, les verrous et les protections sont essentiels pour protéger les opérateurs des dangers liés au fonctionnement de la machine, y compris les pièces mobiles.,haute tension et génération de chaleur.

4FAQ:

Chers clients, il existe plusieurs modèles de machines de décomposition de barres de cuivre.

1Diamètre du fil d'entrée et de sortie

2Si vous avez besoin de recuit en ligne

3- Méthode de prise: bobine à bobine ou bobine à bobine?

4- dessin dimensionnel de bobine de bobine/corset de fil

Je vous salue.

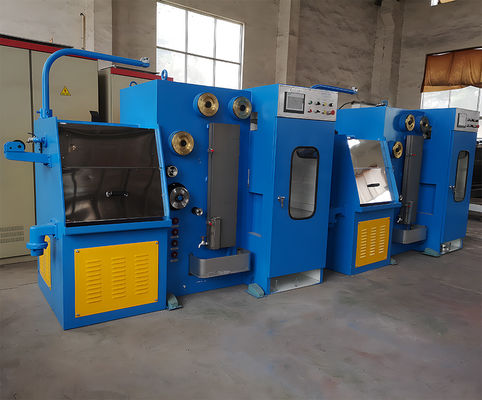

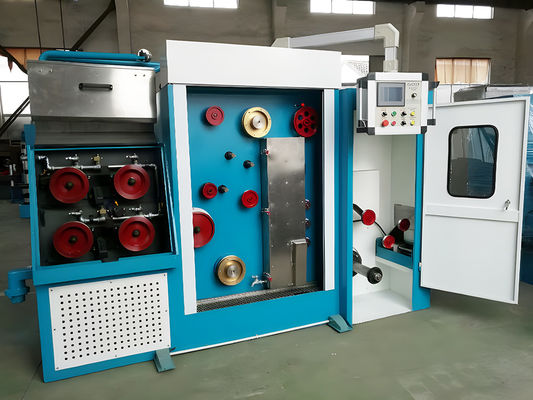

5- Des photos de référence
