Machine à décomposer les tiges de cuivre avec recuit continu et double bobineuse

1. Décrire la situation générale:

Cette machine est utilisée pour dessiner des fils de cuivre de Φ1,2-Φ3,5 mm. Les blocs de dessin sont montés en une rangée. La roue à vitesse constante et les 12 autres blocs de dessin sont entraînés par deux moteurs respectivement.Une telle conception rend l'opération facile et le changement disparaît rapidement.

2Paramètre technique:

















3Une brève introduction:
3.1 Plateforme de paiement:
Type: type en porte-à-faux
Le support de paiement est constitué d'une colonne, d'un porte-à-faux et d'un rouleau de direction.
La hauteur de la colonne est de 5000 mm environ.

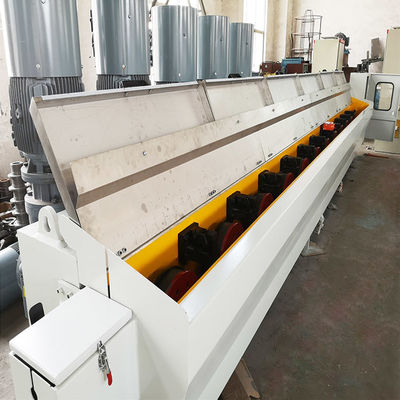

3.2 Machine de dessin principale:
Type: type glissant. Machine de dessin de fil de cuivre à 13 matrices avec des blocs de dessin du même diamètre
La machine est constituée d'un bassin pour le refroidissement et la circulation de l'émulsion de tirage, d'une boîte de vitesses, d'un système de lubrification, d'une roue à vitesse constante, d'un moteur principal et d'un moteur pour la roue à vitesse constante.
Quatre commutateurs à pince et à course pour le câblage par pince et à course. Dispositif pour empêcher le bloc de traction et le support de la matrice de traction de s'étendre à la même distance du corps de la boîte de vitesses.
Les blocs de dessin adoptent des roues en acier dont la surface est recouverte de carbure de tungstène pour prolonger sa durée de vie.

3.3 Accumulateur:
Capacité de l'accumulateur: 7 m
Tension maximale: 138 N
La tension est régulée par la pression de la bouteille d'air.

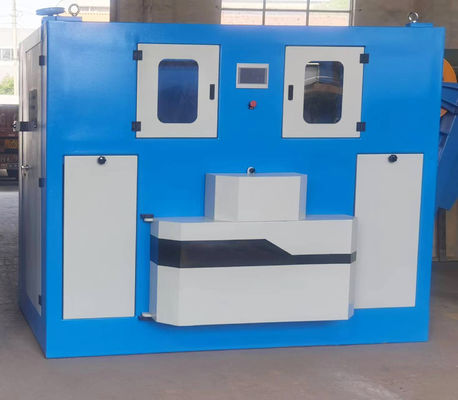

3.4 Dispositif de recuit:
Type: recuit à courant continu horizontal, suivi automatique de la vitesse
Diamètre du fil d'admission de recuit: Φ1,2 mm-Φ3,5 mm
Vitesse de recuit linéaire maximale: 25 m/s

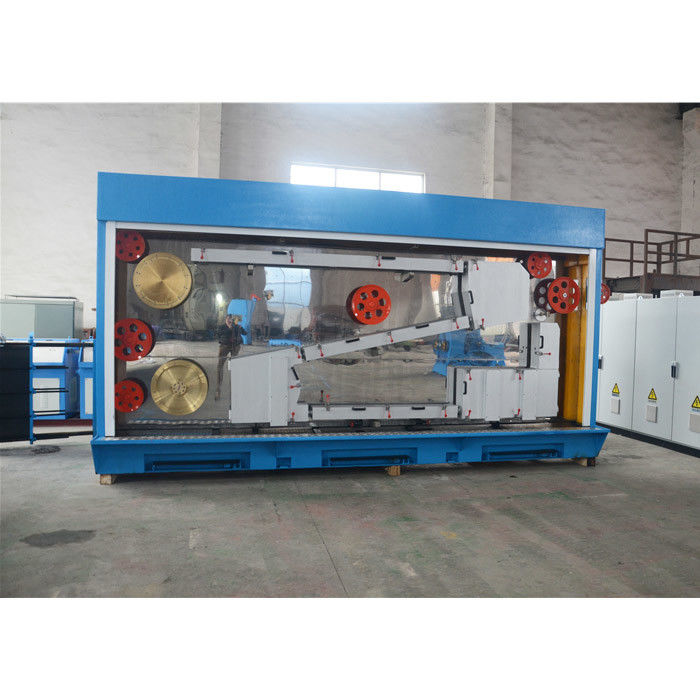

3.5 Φ500-Φ630 Prise en charge à double bobine:
La taille de la bobine: PND500 à PND630
Max. vitesse de prise en charge: 25 m/s
Moteur de prise: 22 kW (deux, courant alternatif)

3.6 Machine à enrouler (pouvant être utilisée pour le fil mou et le fil dur)
Diamètre du fil applicable: Φ1,5 mm à Φ3,5 mm
La vitesse: 20 m/s
Le diamètre de la bobine: Φ800 mm
Chargement: 1 400 kg
Puissance du moteur: 15 kW (CA)
La taille du panier de bobine: Φ600*Φ110*1300 mm.

4FAQ:
Chers clients, il existe plusieurs modèles de machines de décomposition de barres de cuivre.
1Diamètre du fil d'entrée et de sortie
2Si vous avez besoin de recuit en ligne
3- Méthode de prise: bobine à bobine ou bobine à bobine?
4- dessin dimensionnel de bobine de bobine/corset de fil

Je vous salue.
