Machine de dessin à décomposition de tiges de cuivre

1. Décrire la situation générale:

La machine de décomposition des tiges de cuivre est un équipement spécialisé utilisé dans l'industrie de la fabrication de fils et de câbles.Sa fonction principale est de réduire le diamètre des tiges de cuivre ou d'autres tiges métalliques pour produire des fils de diamètres plus petitsCe procédé est connu sous le nom de décomposition du dessin de fil ou de décomposition du dessin de fil.

Voici un aperçu de la façon dont fonctionne généralement une machine de décomposition de barres de cuivre:
Alimentation: Les tiges de cuivre, généralement produites par des procédés tels que la coulée ou l'extrusion, sont introduites dans la machine.

Matrices de dessin: Les tiges passent par une série de matrices de dessin, généralement en carbure de tungstène ou en diamant.et que les tiges seront arrachées,Cette réduction du diamètre est réalisée par l'application d'une force de traction exercée par un capstan ou un mécanisme similaire.

Le refroidissement et la lubrification: pour réduire le frottement et la chaleur générée pendant le processus de dessin, les tiges peuvent être refroidies et lubrifiées.tandis que la lubrification aide à réduire l'usure sur les matrices et améliore la qualité du fil tiré.
Plusieurs passages: selon le diamètre final souhaité du fil, le processus peut impliquer plusieurs passages à travers différents ensembles de matrices de dessin, chacune avec des diamètres légèrement plus petits.Cela permet un contrôle précis du diamètre du fil et assure l'uniformité.

Produit final: le résultat est un fil de cuivre du diamètre souhaité, qui peut ensuite être traité si nécessaire, par exemple par recuit pour soulager les contraintes,ou il peut être enroulé sur des bobines pour le stockage et la distribution.

Les machines de décomposition des tiges de cuivre sont essentielles dans la production de différents types de fils utilisés dans les applications électriques, les télécommunications, la construction,et de nombreuses autres industries où le fil conducteur est nécessaireL'efficacité et la précision de ces machines jouent un rôle crucial dans la détermination de la qualité et de la fiabilité des produits de fil fini.

2Paramètre technique:

















3Une brève introduction:
3.1 Plateforme de paiement:
Type: type en porte-à-faux
Le support de paiement est constitué d'une colonne, d'un porte-à-faux et d'un rouleau de direction.
La hauteur de la colonne est de 5000 mm environ.

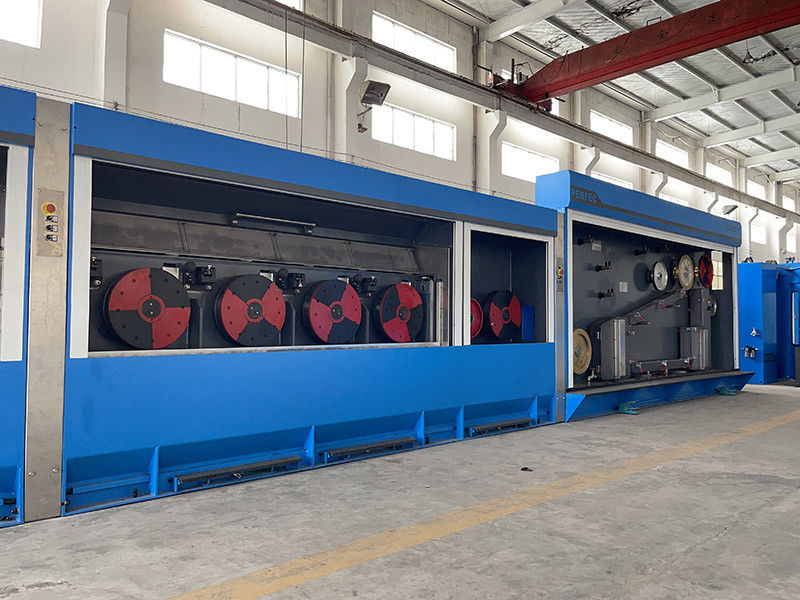

3.2 Machine de dessin principale:
Type: type glissant. Machine de dessin de fil de cuivre à 13 matrices avec des blocs de dessin du même diamètre
La machine est constituée d'un bassin pour le refroidissement et la circulation de l'émulsion de tirage, d'une boîte de vitesses, d'un système de lubrification, d'une roue à vitesse constante, d'un moteur principal et d'un moteur pour la roue à vitesse constante.
Quatre commutateurs à pince et à course pour le câblage par pince et à course. Dispositif pour empêcher le bloc de traction et le support de la matrice de traction de s'étendre à la même distance du corps de la boîte de vitesses.
Les blocs de dessin adoptent des roues en acier dont la surface est recouverte de carbure de tungstène pour prolonger sa durée de vie.

3.3 Accumulateur:
Capacité de l'accumulateur: 7 m
Tension maximale: 138 N
La tension est régulée par la pression de la bouteille d'air.

3.4 Dispositif de recuit:
Type: recuit à courant continu horizontal, suivi automatique de la vitesse
Diamètre du fil d'admission de recuit: Φ1,2 mm-Φ3,5 mm
Vitesse de recuit linéaire maximale: 25 m/s

3.5 Φ500-Φ630 Prise en charge à double bobine:
La taille de la bobine: PND500 à PND630
Max. vitesse de prise en charge: 25 m/s
Moteur de prise: 22 kW (deux, courant alternatif)

3.6 Machine à enrouler (pouvant être utilisée pour le fil mou et le fil dur)
Diamètre du fil applicable: Φ1,5 mm à Φ3,5 mm
La vitesse: 20 m/s
Le diamètre de la bobine: Φ800 mm
Chargement: 1 400 kg
Puissance du moteur: 15 kW (CA)
La taille du panier de bobine: Φ600*Φ110*1300 mm.

4FAQ:
Chers clients, il existe plusieurs modèles de machines de décomposition de barres de cuivre.
1Diamètre du fil d'entrée et de sortie
2Si vous avez besoin de recuit en ligne
3- Méthode de prise: bobine à bobine ou bobine à bobine?
4- dessin dimensionnel de bobine de bobine/corset de fil

Je vous salue.
