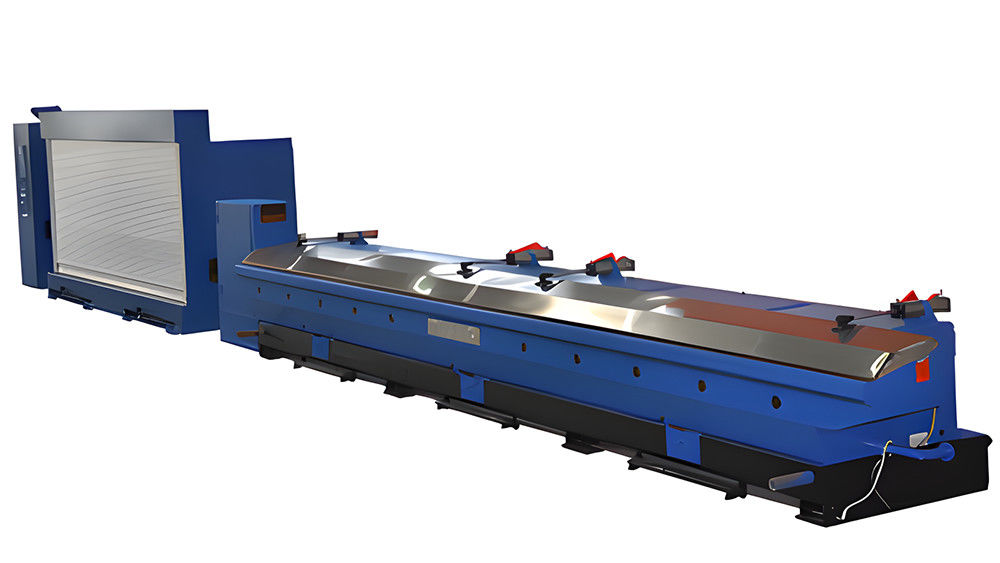

Ligne de production de tréfilage de barres de cuivre avec recuit

1. Description générale :

La machine de tréfilage de barres de cuivre est un équipement utilisé dans l'industrie de la fabrication de câbles et de fils. Sa fonction principale est de réduire le diamètre des barres de cuivre ou d'autres barres métalliques pour produire des fils de plus petits diamètres. Ce processus est connu sous le nom de tréfilage.

Voici comment le processus fonctionne généralement :

Alimentation : Les barres de cuivre sont introduites dans la machine. Ces barres proviennent généralement d'un processus de fabrication en amont où elles sont coulées ou extrudées.

Filières de tréfilage : Les barres traversent une série de filières de tréfilage, qui sont essentiellement des plaques d'acier trempé avec des trous de diamètres progressivement plus petits. Lorsque les barres sont tirées à travers ces filières, elles sont allongées et leur diamètre est réduit.

Refroidissement et lubrification : Les barres peuvent être refroidies et lubrifiées pendant le processus de tréfilage pour réduire la friction et la chaleur, ce qui peut affecter la qualité du fil produit.

Produit final : Le résultat est un fil du diamètre souhaité. Ce fil peut ensuite être traité davantage, comme le recuit (chauffage et refroidissement pour soulager les contraintes), ou il peut être enroulé sur des bobines pour le stockage et la distribution.

Les machines de tréfilage de barres de cuivre sont essentielles à la production de divers types de fils utilisés dans les applications électriques, les télécommunications, la construction et de nombreuses autres industries où un fil conducteur est requis. La qualité et la précision du processus de tréfilage ont un impact direct sur les performances et la fiabilité du produit final.

2. Paramètre technique :

















3. Brève introduction :
3.1 Support de déroulage :
Type : type en porte-à-faux
Le support de déroulage se compose d'une colonne, d'un porte-à-faux et d'un rouleau de guidage.
La hauteur de la colonne est d'environ 5000 mm. Les deux bobines en aluminium peuvent assurer un déroulage continu.

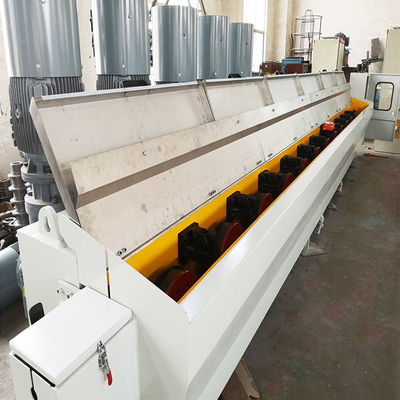

3.2 Machine de tréfilage principale :
Type : type à glissement. Machine de tréfilage de fil de cuivre à 13 filières avec des blocs de tréfilage de même diamètre
La machine se compose d'une cuve pour le refroidissement et la circulation de l'émulsion de tréfilage, d'une boîte de vitesses, d'un système de lubrification, d'une roue à vitesse constante, d'un moteur principal et du moteur pour la roue à vitesse constante.
Quatre interrupteurs à clipser et à courir pour l'enfilage des filières par opération de clipser et courir. Dispositif pour empêcher le bloc de tréfilage et le support de filière de tréfilage de s'étendre à la même distance du corps de la boîte de vitesses.
Les blocs de tréfilage adoptent des roues en acier. Sa surface est recouverte de carbure de tungstène pour prolonger sa durée de vie.

3.3 Accumulateur :
Capacité de l'accumulateur : 7 m
Tension maximale : 138 N
La tension est régulée par la pression du vérin pneumatique.

3.4 Dispositif de recuit :
Type : recuit CC horizontal, suivi automatique de la vitesse
Diamètre du fil d'entrée de recuit : Φ1,2 mm-Φ3,5 mm
Vitesse linéaire maximale de recuit : 25 m/s

3.5 Enrouleur à double bobine Φ500-Φ630 :
Taille de la bobine : PND500~PND630
Vitesse d'enroulement maximale : 25 m/s
Moteur d'enroulement : 22 KW (deux, CA)

3.6 Machine à bobiner (peut être utilisée pour les fils souples et durs)
Diamètre de fil applicable : Φ1,5 mm-Φ3,5 mm
La vitesse : 20 m/s
Le diamètre de la bobine : Φ800 mm
Chargement : 1400 kgs
Puissance du moteur : 15 KW (CA)
La taille du panier de bobine : Φ600*Φ110*1300 mm.

4. FAQ :
Chers clients, il existe plusieurs modèles pour la machine de tréfilage de barres de cuivre. Afin de recommander les modèles appropriés, nous aimerions connaître certaines informations :
1. Diamètre du fil d'entrée et de sortie
2. Besoin ou non d'un recuit en ligne
3. Méthode d'enroulement : Bobine ou bobineuse ?
4. Plan dimensionnel de la bobine/du panier à fil

Cordialement
