Machine de décapage rigide pour câbles en cuivre ou en aluminium

1. Décrire la situation générale:
Cette machine est principalement utilisée pour tordre du fil de cuivre nu, du fil d'aluminium nu, du fil de fil en aluminium en acier, des conducteurs ronds et en forme de ventilateur, etc.

2Paramètre technique:















3.Composants électriques principaux









4.Description détaillée:
4.1 Le câble central ΦΦ630 est remboursé:

Spécification de la bobine de remboursement: PND630
Le type d'arbre d'extrémité serre ou relâche manuellement la bobine, et la vis manuelle soulève la bobine.
Contrôle mécanique de la tension de friction, la taille peut être réglée manuellement.

4.2 6B, 12B, 18B corps en filets:

Spécification de la bobine de remboursement: PND630
Velocité: 6B/12B: 70 à 166 tours par minute

18B: 62 à 146 tr/min

L'écart de mise en filetage: 6B/12B: 87-843 mm

18B: 99 à 952 mm

Le nombre d'étapes de conversion de la vitesse de rotation est de 6
Structure du cadre 4 pièces égales
La friction mécanique contrôle la tension, et le réglage de la tension est pratique.
Serrage pneumatique sans arbre et bobine de relâchement, verrouillage et assurance mécaniques automatiques, facile à utiliser, rapide et sûr.
Arrêt automatique lorsque le fil se casse.


4.3 Compteur de compteurs:
La circonférence de la roue du compteur est de 500 mm
Longueur maximale en mètres 9999,9 m
Erreur de précision ≤3‰
Il adopte une structure à double roue et est installé horizontalement; il y a un ressort tampon à la roue de pressage, et il y a des rouleaux de fil à l'entrée et à la sortie.

4.4 Φ2000 dispositif à double traction:

Méthode de suivi: roue à double rainure, suivi double actif.
Diamètre de la roue de traction: Φ2000 mm
Vitesse des lignes de traction: 14,5 à 59 m/min
Vitesse du train de traction: 36 pas


4.5 Φ2500 Appareil de prise en charge:

Spécification de la bobine de prise: PN1250-PN2500
Charge maximale: 12 T
Moteur de prise: 8 kg.m
Diamètre maximum du câble: Φ50 mm
La prise prend en charge un moteur à couple, fiable en fonctionnement et simple et pratique en fonctionnement et en maintenance.
La structure est une bobine électrique de serrage ou de relâchement de type arbre d'extrémité, une bobine électrique de levage.
En adoptant un câble à vis à plomb, la vitesse de prise peut être suivie et la distance d'arrangement peut être ajustée sans pas.

4.6 Système de transmission mécanique

Puissance du moteur principal: 110 kW (CA)
Le système de transmission mécanique comprend le moteur principal, le réducteur principal, l'arbre de transmission, etc.

4.7 Système de commande électrique et électronique:

L'alimentation de cette machine est un système à cinq fils en trois phases, 380V (± 10%), 50HZ.
La machine principale de la machine adopte un moteur à courant alternatif et un contrôle de conversion de fréquence; la prise adopte un moteur à couple, qui peut démarrer et s'arrêter en douceur,et l'exploitation et l'entretien sont simples et pratiques; la machine entière est commandée par un contrôleur programmable Siemens.


4.8 Exigences relatives aux sources d'air:
Pression de l'air: 0,6 MPa
Volume d'air: 1,0 m3/min
L'air comprimé doit être sec, exempt d'impuretés et de poussière.

5FAQ:
Chers clients, il y a plusieurs modèles pour la machine de décapage. Pour recommander le modèle suitabe, nous aimerions apprendre quelques informations:
1. Diamètre du fil vide
2.Fil mou ou fil dur
3Quantité de fils à tordre
4- La zone après le tournage.

Je vous salue.

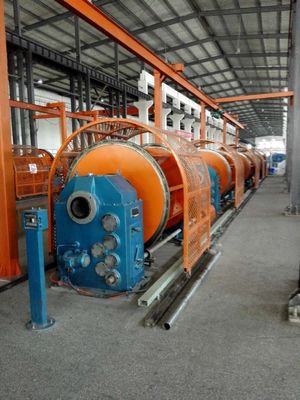

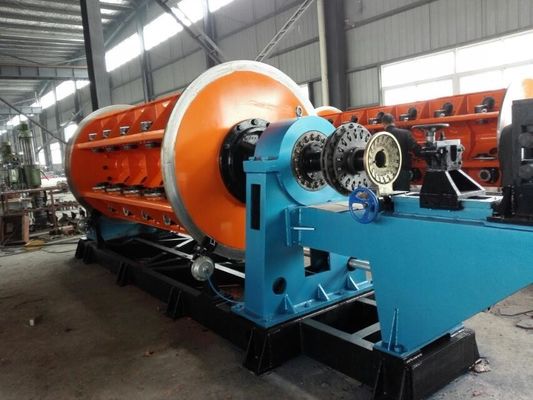

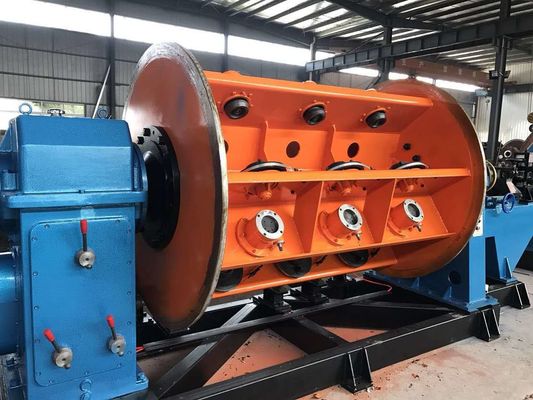

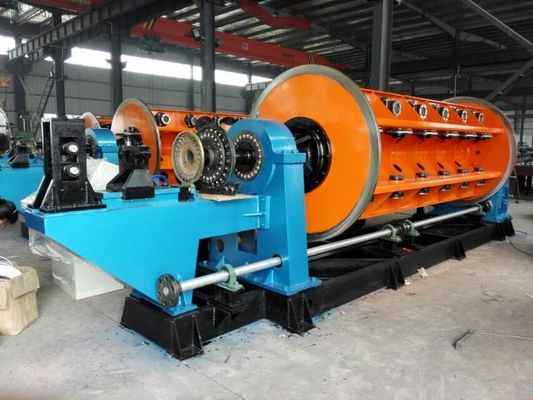

6- Des photos de référence
