Machine de câblage de câbles de cage planétaire de haute qualité

1. Décrire la situation générale:
Cette machine est principalement utilisée pour tordre du fil de cuivre nu, du fil d'aluminium nu, etc.

2Paramètre technique:















3.Composants électriques principaux









4.Description détaillée:
4.1 Réduction du câble central Φ1600:
Spécification de la bobine de remboursement: PN630-1600
Capacité de chargement maximale: 4 tonnes
La tension est contrôlée par friction mécanique et la taille peut être ajustée.
Le pay-off est un type de topping d'axe d'extrémité qui peut être déplacé seul vers le haut et vers le bas pour assurer le réglage de la hauteur.Il y a un dispositif de protection contre le glissement lors du chargement de la bobine et une protection limitée lors du chargement et du déchargement..
4.2 12B, 18B, 24B carrosserie en filets:
Spécification de la bobine de remboursement: PND630
Velocité: 6B/12B: 95 tours par minute
18B: 85 tours par minute
24B: 75 tours par minute
La mesure de l'étirement est effectuée sur la base de la méthode suivante:
12B: réglage sans pas
18B: réglage sans pas
24B: réglage sans pas
Les extrémités du corps tordu sont soutenues par un grand roulement et l'axe principal est traité par des tuyaux d'acier sans soudure épais.Il y a au total 6 ensembles de roue de support, 1 jeu pour la cage 12B, 2 jeu pour la cage 18B et 3 jeu pour la cage 24B.La connexion entre la cage et la broche principale en étriquette adopte disque de rétrécissement et le type de connexion clé qui pourrait assurer le corps en étriquette tourner à grande vitesse pendant une longue période.
La torsion arrière de la carrosserie est réalisée par un engrenage oblique protégé par un couvercle.
La boîte de vitesses utilise une boîte de coulée en sable de résine, qui est traitée par pulvérisation.et améliorer la stabilité de la transmission.
Le disque de fil est serré par le type d'arbre d'extrémité, le serrage ou le relâchement utilise un couvercle d'écrou, et il y a un dispositif de verrouillage sûr; le roulement des deux extrémités du berceau adopte un roulement de type cœur.
Les trous du corps et du cradle-rack sont traités par un centre de traitement CNC.qui assurent avec précision la concentricité des trous de l'axe aux deux extrémités du berceau et des points des trous sur la cage tordue, qui prolongent la durée de vie des équipements.
La tension compensatoire est un contrôle mécanique du frottement, la taille peut être ajustée, la ceinture de tension plate est utilisée et la ceinture d'acier supérieure utilise de l'acier à ressort de 65mn.
Un dispositif de protection déconnecté du fil est fixé au module du fil plus près pour s'assurer qu'il dispose d'une fonction de stationnement automatique déconnecté.
Il y a des clés, des cloches de police et des boutons dynamiques devant la carrosserie pour faciliter le fonctionnement de la bobine de chargement et de déchargement.
Chaque carrosserie utilisant un ensemble de freins pneumatiques papillon, qui est sensible et fiable à freiner.
La boîte de vitesses utilisant un moteur séparé pour entraîner la pompe de vitesse pour la lubrification.
Il y a des clôtures de protection sûres dans chaque section des corps échoués.
Le raccordement de l'arbre de transmission à la terre utilise les joints de vente de colonne.
Le moule en acier au tungstène est utilisé.

4.3Dispositif de détection
Type de tapotement: 2 disques, types à demi-coupe
Diamètre du robinet: Φ400 mm
La vitesse de frappe: 170 à 380 r/min
La taille de la prise: 15 à 240 mm
Matériau de tapage: bandes non métalliques telles que les bandes polycatis, les tissus non tissés et les bandes non tissées
Puissance de la tondeuse: 11 kW (CA)
Contrôle mécanique de la tension de frottement, la taille peut être ajustée.

4.4 Compteur de compteurs:
La circonférence de la roue du compteur est de 500 mm
Longueur maximale en mètres 9999,9 m
Erreur de précision ≤3‰
Il adopte une structure à double roue et est installé horizontalement; il y a un ressort tampon à la roue de pressage, et il y a des rouleaux de fil à l'entrée et à la sortie.

4.5 Φ2500 dispositif à double traction:
Méthode de suivi: roue à double rainure, suivi double actif.
Diamètre de la roue de traction: Φ2500 mm
Vitesse de la ligne de traction: 45 m/min.
Force de suivi maximale: 12 T
Puissance du moteur de suivi: 110 kW (CA)
Équipé d'un dispositif de câblage sous pression de stationnement pour s'assurer que le câble ne se relâche pas pendant le stationnement et que le terrain de mise en file est stable.
Deux roues de traction adoptent une situation structurelle de séparation naturelle mutuelle pour éviter les rayures du fil pendant le processus de traction.
La surface de la rainure de la roue de traction est poli pour éviter que le câble de traction ne soit piégé.

4.6 Φ2500 Appareil de prise en charge:
Les caractéristiques du rouleau de prise: PN1000-PN2500
Charge maximale: 12 T
Vitesse maximale: 65 m/min
Diamètre maximal du fil: Φ50 mm
Moteur de prise de couple: 8 kg.m
Il adopte un moteur à couple, un fonctionnement fiable, un fonctionnement et une maintenance simples et pratiques.
L'arrangement du fil adopte des tiges à vis, les lignes peuvent suivre la vitesse de la ligne et les lignes de la ligne ne sont pas ajustées.
Avec protection contre les pinces de bobine, protection contre les limites supérieures et inférieures de bobine et protection contre les terminaux transversaux.
La prise est un type de revêtement d'extrémité qui peut être déplacé seul vers le haut et vers le bas pour assurer le réglage de la hauteur.Il y a un dispositif de protection contre le glissement lors du chargement de la bobine et une protection limitée lors du chargement et du déchargement..

4.7 Système de commande électrique:
L'alimentation de cette machine est un système à cinq fils en trois phases, 380V (± 10%), 50HZ.
Le moteur principal adopte le moteur AC, le contrôle de l'onduleur, le moteur de prise adopte le moteur de couple.
L'ensemble de la ligne adopte le contrôle PLC.

4.8 Exigences relatives aux sources d'air:
Pression de l'air: 0,6 MPa
Volume d'air: 1,0 m3/min
L'air comprimé doit être sec, exempt d'impuretés et de poussière.

5FAQ:
Chers clients, il y a plusieurs modèles pour la machine de décapage. Pour recommander le modèle suitabe, nous aimerions apprendre quelques informations:
1. Diamètre du fil vide
2.Fil mou ou fil dur
3Quantité de fils à tordre
4- La zone après le tournage.

Je vous salue.

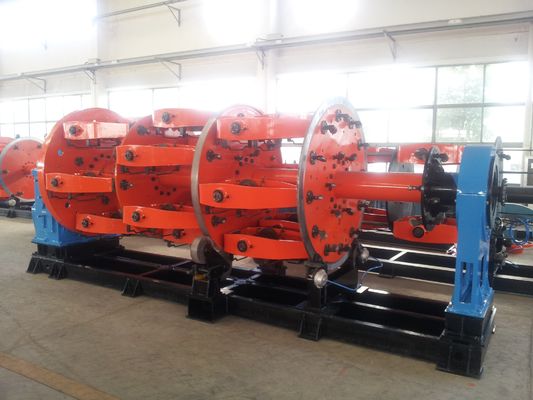

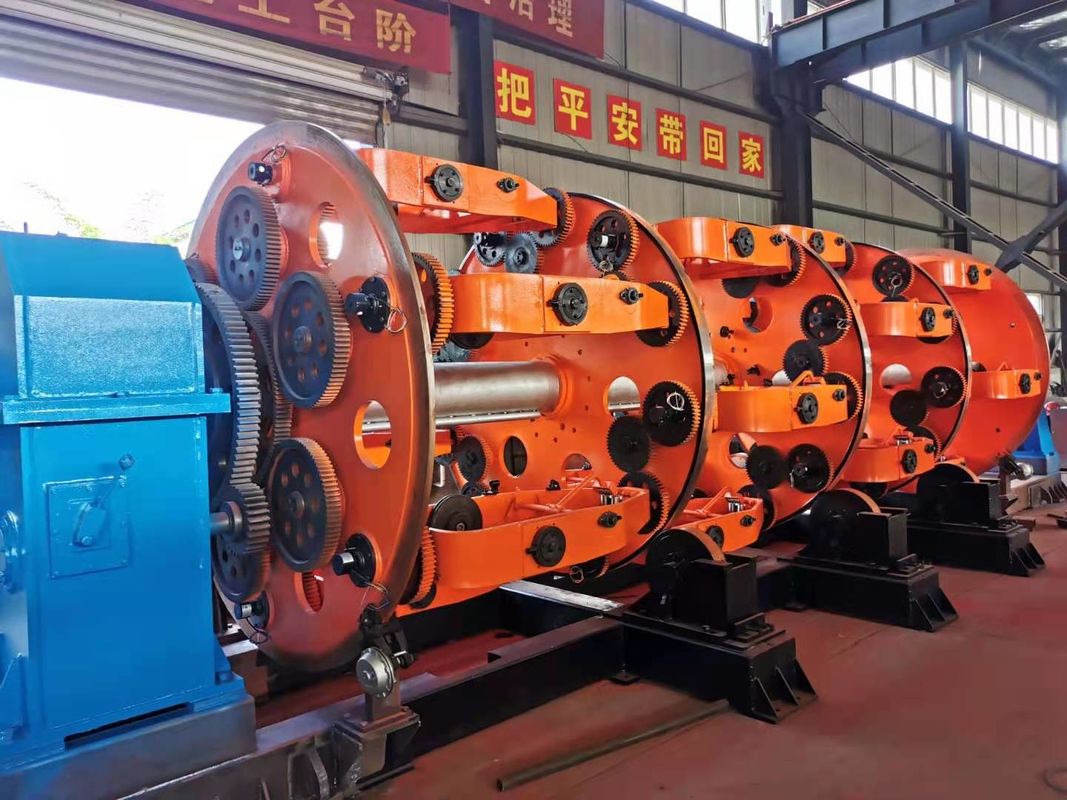

6- Des photos de référence
