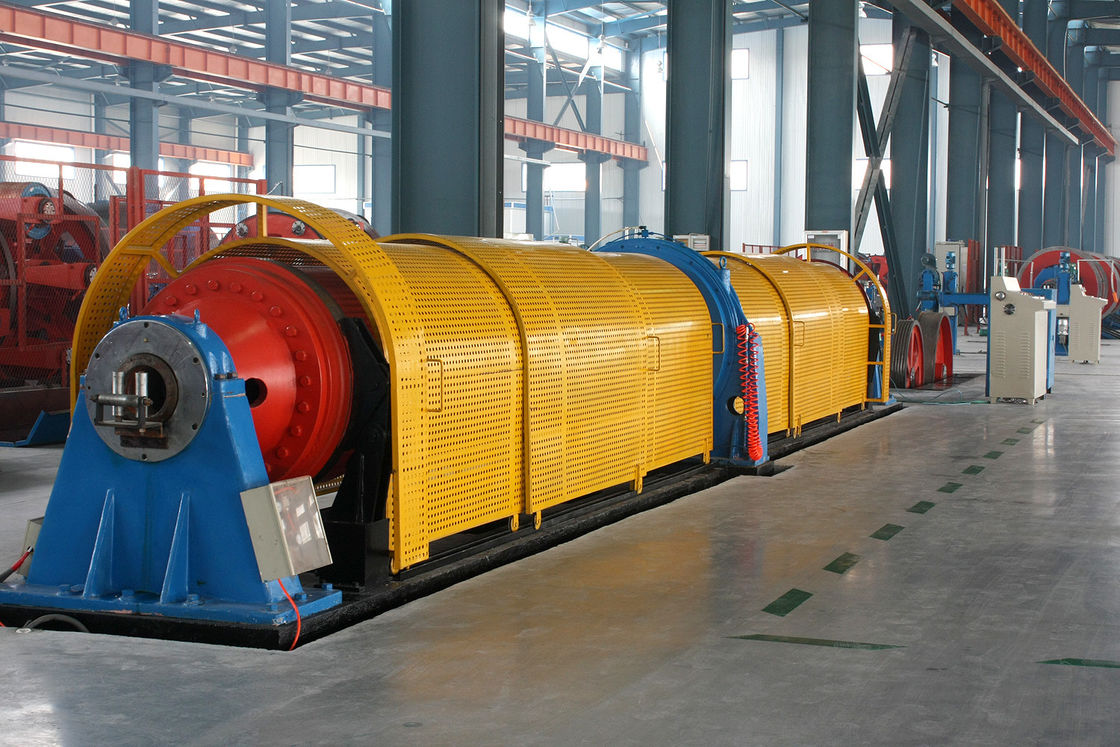

JLG630 1+6 machine à décapage tubulaire à grande vitesse pour décapage de câbles

1. Décrire la situation générale:

Cette machine est principalement utilisée pour tordre le fil en acier, le fil en aluminium et le fil en cuivre, et peut également être utilisée pour tordre les câbles de commande à l'intérieur de 7 cœurs.

2Paramètre technique:

3.Composants électriques principaux

4.Description détaillée:

4.1 Le câble central Φ630 est remboursable:

Spécification de la bobine de remboursement: PND630
Le type d'arbre d'extrémité serre ou relâche manuellement la bobine, et la vis manuelle soulève la bobine.
Contrôle mécanique de la tension de friction, la taille peut être réglée manuellement.

4.2 Φ630/6 carrosserie principale à rampe:

Spécification de la bobine de remboursement: PND630
La vitesse maximale est de 600 r/min.
L'écart de mise à l'eau: 62-276 mm
L'arbre d'extrémité est une structure de serrage de type ressort, et la bobine est relâchée pneumatiquement.
Contrôle de la tension par friction mécanique.
Le cylindre est soutenu par de gros roulements aux deux extrémités, et le milieu est soutenu par des roulements de grande taille.
Il y a un frein pneumatique dans le cylindre, et le freinage est fiable.
Un dispositif de détection de déconnexion est fourni à la conduite d'égout.
Le couvercle de protection adopte une structure de porte coulissante.
Les brins sont équipés d'un dispositif de préformation de fil unique.
Le corps principal est intégralement installé sur la plaque inférieure et l'équipement est facile à installer.

4.3 Compteur de compteurs:

La circonférence de la roue du compteur est de 500 mm
Longueur maximale en mètres 9999,9 m
Erreur de précision ≤3‰
Il adopte une structure à double roue et est installé horizontalement; il y a un ressort tampon à la roue de pressage, et il y a des rouleaux de fil à l'entrée et à la sortie.

4.4 Φ1500 dispositif de suivi double:

Diamètre de la roue de traction: Φ1500 mm
Diamètre de la roue de séparation: Φ1300 mm
Vitesse des lignes de traction: 31 à 138 m/min
Vitesse du train de traction: 36 pas

4.5 Φ2000 machine de prélèvement:

Les caractéristiques du rouleau de prise: PN1000-PN2000
Charge maximale: 8 T
Vitesse maximale de prise en charge: 150 m/min
Moteur de prise: 6 kg.m.
Diamètre maximum du câble: Φ20 mm
La prise prend en charge un moteur à couple, fiable en fonctionnement et simple et pratique en fonctionnement et en maintenance.
La structure est une bobine électrique de serrage ou de relâchement de type arbre d'extrémité, une bobine électrique de levage.
En adoptant un câble à vis à plomb, la vitesse de prise peut être suivie et la distance d'arrangement peut être ajustée sans pas.

4.6 Système de transmission mécanique

Puissance du moteur principal: 45 kW (CA)
Le système de transmission mécanique comprend le moteur principal, le réducteur principal, l'arbre de transmission, l'accouplement, etc.

4.7 Système de commande électrique et électronique:

L'alimentation de cette machine est un système à cinq fils en trois phases, 380V (± 10%), 50HZ.
La machine principale de la machine adopte un moteur à courant alternatif et un contrôle de conversion de fréquence; la prise adopte un moteur à couple, qui peut démarrer et s'arrêter en douceur,et l'exploitation et l'entretien sont simples et pratiques; la machine entière est commandée par un contrôleur programmable Siemens.

4.8 Exigences relatives aux sources d'air:

Pression de l'air: 0,6 MPa
Volume d'air: 1,0 m3/min
L'air comprimé doit être sec, exempt d'impuretés et de poussière.

5FAQ:

Chers clients, il y a plusieurs modèles pour la machine de décapage. Pour recommander le modèle suitabe, nous aimerions apprendre quelques informations:

1. Diamètre du fil vide

2.Fil mou ou fil dur

3Quantité de fils à tordre

4- La zone après le tournage.

Je vous salue.
