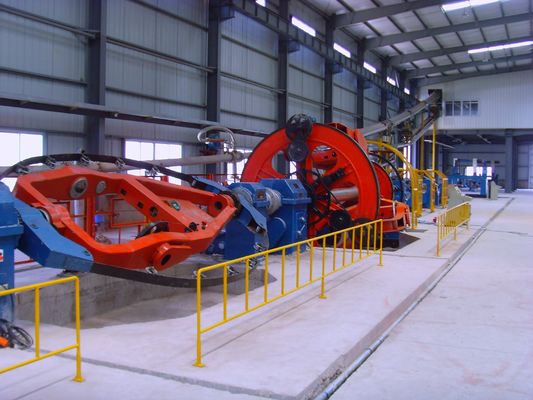

1600-1+1+3 Fabrication de câbles Type de berceau

1. Décrire la situation générale:

Cette machine est spécialement conçue pour tordre des câbles d'alimentation isolés à trois cœurs, à quatre cœurs et à cinq cœurs d'une section transversale de 25 à 300 mm2 sous 350 KV.La section transversale du noyau tordu peut être ronde, peut également être en forme de ventilateur, électrique en ligne stop pré-couple, serrage d'arbre d'extrémité ou bobine de desserre.

2Paramètre technique:

3.Composants électriques principaux

4.Description détaillée:

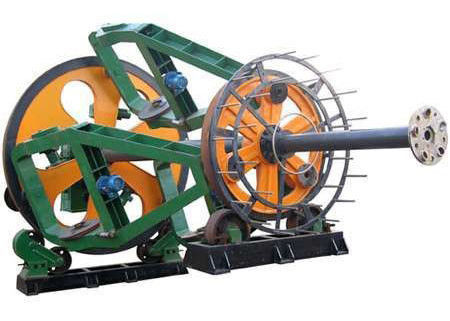

4.1 Φ1600/1+1+3 Carrosserie principale à rampe:

La première section du cadre de bobine de fil Φ1600 est reliée à la deuxième section du cadre de bobine de fil par l'accouplement et la rétro-torsion,L'opération de non-retour et de pré-retour du cadre de bobine de fil peut être réalisée en démontant ou en insérant l'arbre de broche.
La deuxième section de la bobine de fil Φ1600 est équipée d'un arc de torsion pour faire passer le fil central libéré de la première bobine de fil.Le cadre de bobine de fil et le cadre de la flèche sont reliés à l'arbre principal du réducteur principal par des bridesComme dans le premier paragraphe, le cadre de bobine est également utilisé pour démonter ou installer l'arbre d'épingle pour réaliser l'opération de retour, non retour et pré-retour du cadre de bobine.
La troisième section du treuil à trois disques Φ1600 est reliée à l'arbre principal de la boîte de vitesses principale par le raccordement.et le mode de transmission différentielle est adopté pour répondre aux besoins de couple rétro ou non rétro.

4.2 Dispositif de coupure:

Type de tête de bande: type commun
Nombre de bobines de ruban: 2 bobines
Taille de la bobine: Φ400 mm
Largeur du ruban: 15 à 60 mm
Vitesse de rotation de la tête de frappe: 170 à 380 r/min
La hauteur de frappe: 12-200 mm
Matériau du ruban Les rubans non métalliques tels que les tissus non tissés, les rubans en polyester, etc.
La tête de frappe a un changement de vitesse de 6 niveaux, et a les fonctions de rotation gauche et droite et neutre.
La tension de la sangle est contrôlée par friction mécanique et peut être réglée.

4.3 Φ800 Dispositif de blindage à sangle en acier:

Diamètre extérieur maximal du noyau du câble blindé: Φ120 mm
Type de tête blindée: à moitié coupée
Nombre de bobines de ruban: 2 bobines
Taille du rouleau: Φ800 mm
Largeur du ruban: 15 à 60 mm
Vitesse de la tête blindée: 149-343 r/min.
La portée du blindage est de 14 à 230 mm.
Matériau de blindage: ruban adhésif en acier
La tête blindée a un changement de vitesse à 6 vitesses, et a une rotation à gauche et à droite et une fonction neutre.
La tension de la sangle en acier est réglée par un contrôle mécanique de la friction et peut être réglée.

4.3 Compteur de compteurs:

La circonférence de la roue du compteur est de 500 mm
Longueur maximale en mètres 9999,9 m
Erreur de précision ≤3‰
Il adopte une structure à double roue et est installé horizontalement; il y a un ressort tampon à la roue de pressage, et il y a des rouleaux de fil à l'entrée et à la sortie.

4.4 Φ2000 Dispositif de repérage à roue unique:

Type de traction: traction simple à roues, fil de poussée à collier
Diamètre de la roue de traction: Φ2500 mm
Vitesse des lignes de traction: 4,7-34,2 m/min
Vitesse du train de traction: 27 pas

4.5 Φ2500 Appareil de prise en charge:

Les caractéristiques du rouleau de prise: PN1600-PN3150
Charge maximale: 15 tonnes
Vitesse maximale de prise en charge: 40 m/min
Moteur de prise: 10 kg.m
Diamètre maximal du câble: Φ120 mm
La prise de fil adopte un moteur à couple, qui est fiable en fonctionnement et simple et pratique en fonctionnement et en maintenance.
La structure est une bobine électrique de serrage ou de relâchement de type arbre d'extrémité, une bobine électrique de levage.
En adoptant un câble à vis en plomb, le câble peut suivre la vitesse de prise et la hauteur du câble peut être ajustée sans pas.

4.6 Système de transmission mécanique

Puissance du moteur principal: 45 kW (CA)
Le système de transmission mécanique comprend le moteur principal, le réducteur principal, l'arbre de transmission, l'accouplement, etc.

4.7 Système de commande électrique et électronique:

L'alimentation de cette machine est un système à cinq fils en trois phases, 380V (± 10%), 50HZ.
La machine principale de la machine adopte un moteur à courant alternatif et un contrôle de conversion de fréquence; la prise adopte un moteur à couple, qui peut démarrer et s'arrêter en douceur,et l'exploitation et l'entretien sont simples et pratiques; la machine entière est commandée par un contrôleur programmable Siemens.

4.8 Exigences relatives aux sources d'air:

Pression de l'air: 0,6 MPa
Volume d'air: 1,0 m3/min
L'air comprimé doit être sec, exempt d'impuretés et de poussière.

FAQ:

Chers clients, il y a plusieurs modèles pour la machine de décapage. Pour recommander le modèle suitabe, nous aimerions apprendre quelques informations:

1. Diamètre du fil vide

2.Fil mou ou fil dur

3Quantité de fils à tordre

4- La zone après le tournage.

Je vous salue.

5- Des photos de référence
